胶杆摇杆电位器的物理结构
日期：2025-08-21 17:49:44 点击：31
胶杆摇杆电位器由9个部分组成,包括摇杆,横梁,弹簧,弹片,托盘,铁壳,底座,电位器,开关组合而成缺一不可.
摇杆电位器广泛应用于遥控飞机、玩具类产品，因其简单的操作在现实生活中深受青少年朋友的喜爱，下面乐森精密电子对摇杆电位器的组成做一个简单介绍。

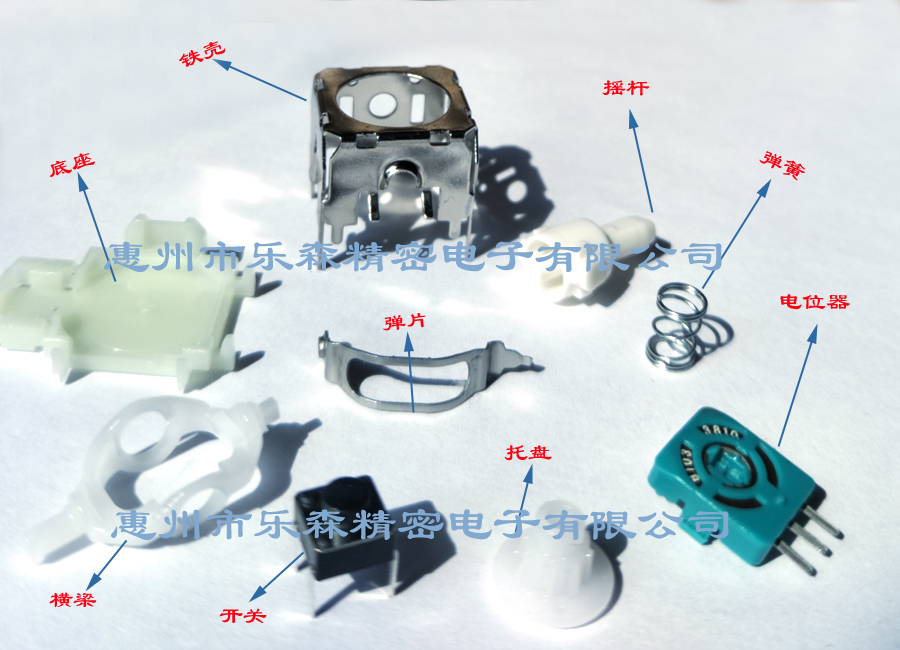

首先摇杆电位器由9个部分组成，包括摇杆，横梁，弹簧，弹片，托盘，铁壳，底座，电位器，开关组合而成缺一不可。如下图所示
1.摇杆可分为铁杆和胶杆。它用于传导人的作用力，以达到对方向的控制，其可以360度操作。
2.横梁属于塑胶制品，配合摇杆用于控制摇杆电位器模型的开关控制，当人为按下摇杆，摇杆受力往下压迫横梁接触开关控制器达到对开关的控制。
3.弹簧,铁制品，用于摇杆下方压载力量，使开关能归位。
4.弹片，有铜和铁两种，工作性能相同，配合摇杆实现360度操作自动归中。
5.托盘，用于摇杆与弹簧连接固定摇杆的中心位位置。
6.铁壳，铁制品根据用户需求可选材质。
7.底座，塑胶制品，跟铁壳组合一起封装模型的作用，其次最重要的功能是安装开关。
8.电位器，两个电位器通过旋转摇杆达到改变电位器阻值，以及模型对角度的控制。
9.开关，按承受力可分为三类：50g开关，100g开关，160g开关；它的主要功能是控制模型的开与关。
如果你是一个遥控飞机或者遥控制品爱好者，相信这将对你有很大的帮助，让你更好的了解其物理结构和操作功能，如有任何问题可以联系我们，将为您提供全面的指导，咨询热线：+86 13392015160
